層絞式氣吹微纜 GCYFY
作者：
系統管理員 發布時間:
2020年01月14日點擊量:
應用場景
氣吹敷設。
GCYFY
1 光纖、 2 纖膏、 3 松套管、 4 阻水紗、 5 FRP、 6 阻水帶、7 撕裂繩、 8 PE外護套
產品描述
將光纖置入由高模量耐水解材料制成的松套管中，管內填充觸變型阻水纖膏，構成光纖松套管。將多根按色序要求排列的光纖松套管和可能有的填充件圍繞中心非金屬加強芯，以SZ絞合的方式形成纜芯。纜芯的縫隙采用干式阻水材料阻水。然后擠制一層聚乙烯護套。
光纜采用氣吹微管敷設，首先在外保護管中敷設氣吹微管，然后將微纜采用氣吹的方式敷設進氣吹微管中。這種敷設方式具有很高的光纖密度，大大提高了管道的利用率，并且易于管道擴容、光纜分歧。
產品特點
- 松套管材料具有良好的耐水解性能和抗側壓能力。松套管內填充觸變型阻水纖膏，對光纖進行緩沖保護并實現松套管內全截面阻水。
- 松套管內光纖余長和纜芯結構余長的精確控制確保光纜滿足產品標準所要求的拉力性能和溫度特性。
- 黑色聚乙烯外護套具有抗紫外輻射性能及耐環境應力開裂性能,保證光纜的使用壽命。
- 氣吹微纜采用非金屬加強件，外徑小，重量輕，軟硬度適中，且外護套具有很低的摩擦系數，氣吹距離較長。
- 在光纜線路規劃時可將微管一次性敷設完成，氣吹微纜根據實際需求分批氣吹敷設，節省前期投資成本。
- 微管微纜相結合的敷設方式，管道內光纖密度高，大大提高了管道資源的利用率。光纜需要更換時，只需將微管中的微纜吹出，重新敷設進新的微纜即可，管道重復利用率較高。
- 外保護管和微管敷設在微纜外圍，給微纜提供很好的保護作用。
產品規格及結構
注：1.表中參數為GYFTY典型結構參數，我司可提供2~288芯任意規格或特殊結構參數的GYFTY光纜。
2.F表示光纖類型。

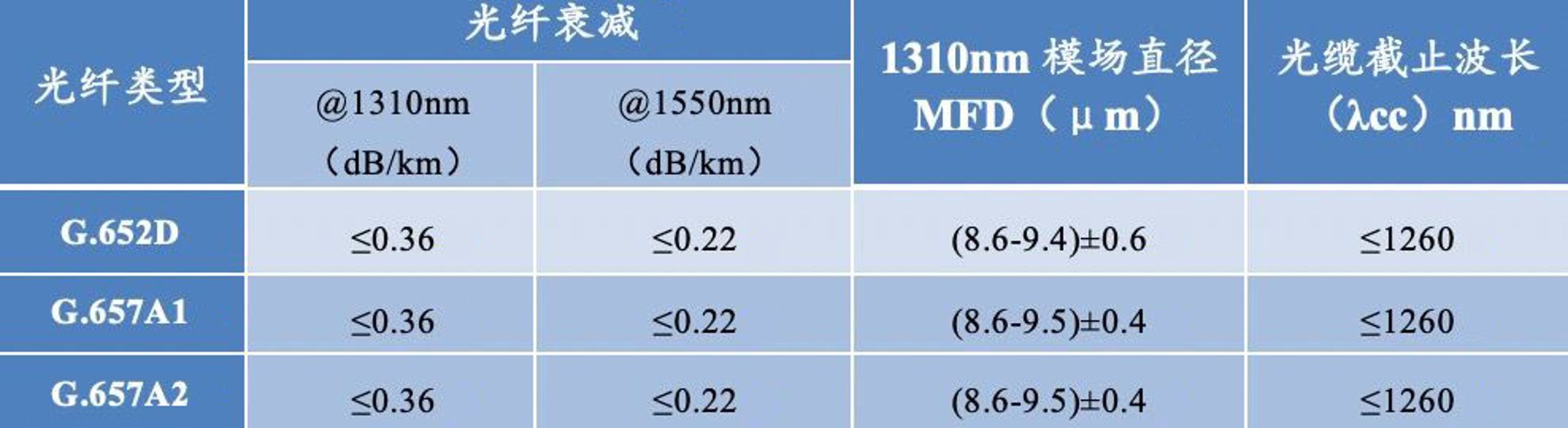

光學性能

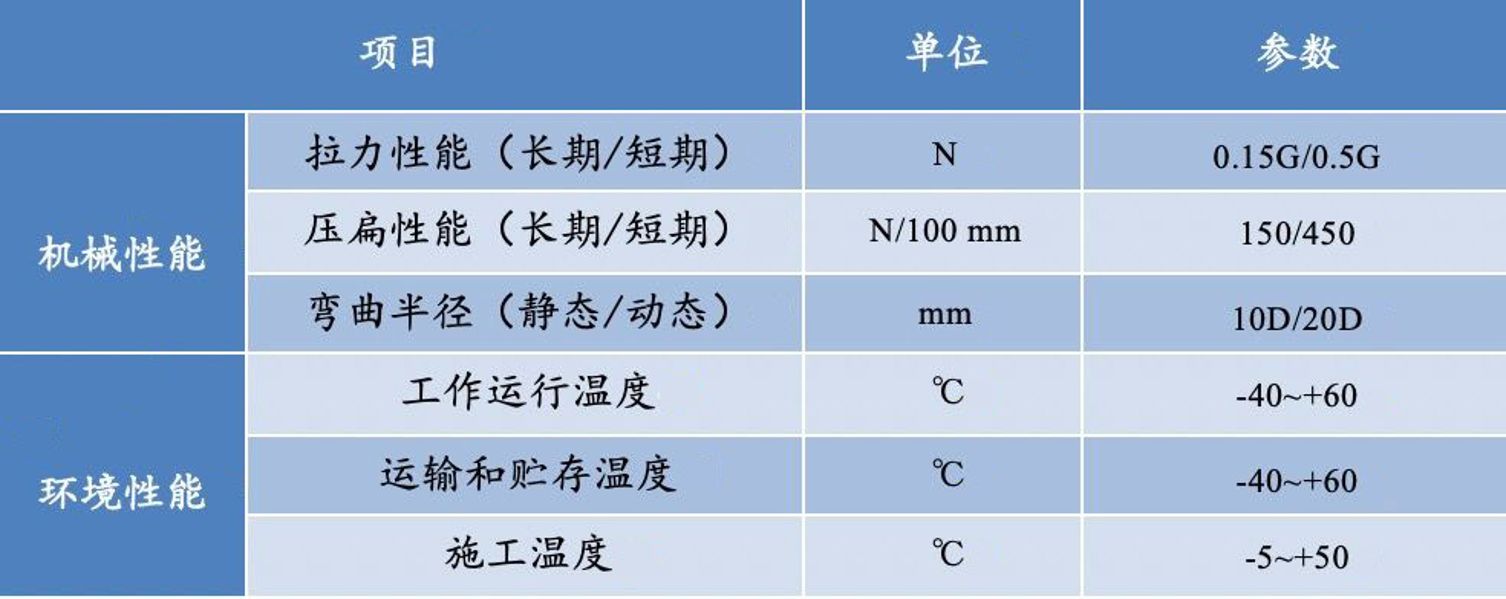

機械及環境性能
注：G為光纜重量；D為光纜直徑。
產品標準
產品設計滿足YD/T 1460.4標準。
交貨長度
推薦長度：2km；或可根據客戶要求段長供貨。
注：我司可接受此型號特殊性能要求的產品定制。
